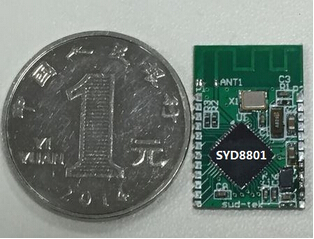

基于SYD8801芯片的蓝牙透传应用
一、 概述：基于SYD8801蓝牙芯片的透传参考设计。 不出售PCBA，仅提供参考设计；
二、 应用领域：防丢器、iBeacon、Proximity、电子秤、自拍器、远程控制等。
三、 特点：
1.完全兼容蓝牙低功耗 4.0 标准；
2.使用简单，无需任何蓝牙协议栈应用经验；
3.用户接口使用通用串口设计，全双工双向通讯，默认波特率115200bps；
4.默认20ms连接间隔，连接快速；
5.特殊需求请在源码基础上定制。
四、 性能参数：
|
型号 |
SYD8801BLE蓝牙透传参考设计 |
|
蓝牙规格 |
Bluetooth V4.0 |
|
供电电压 |
1.9 ~ 3.6V （降压模式） 0.9 ~ 1.65V（升压模式） |
|
支持蓝牙协议栈 |
ATT,SMP,L2CAP,GAP,GATT |
|
最大发射功率 |
+4dBm |
|
接收灵敏度 |
-94dBm |
|
射频发射电流@0dBm * |
7.1mA |
|
射频接收电流 * |
8.2mA |
|
睡眠电流 |
<7.5uA |
|
深度睡眠电流 |
<2.5uA |
|
温度范围 |
-20 ~+85℃ |
|
对外接口 |
UART、SPI、I2C、GPIO |
|
模块尺寸 |
21.59 x 14.48 |
*在 DCDC @VBAT=3V 下测量所得；

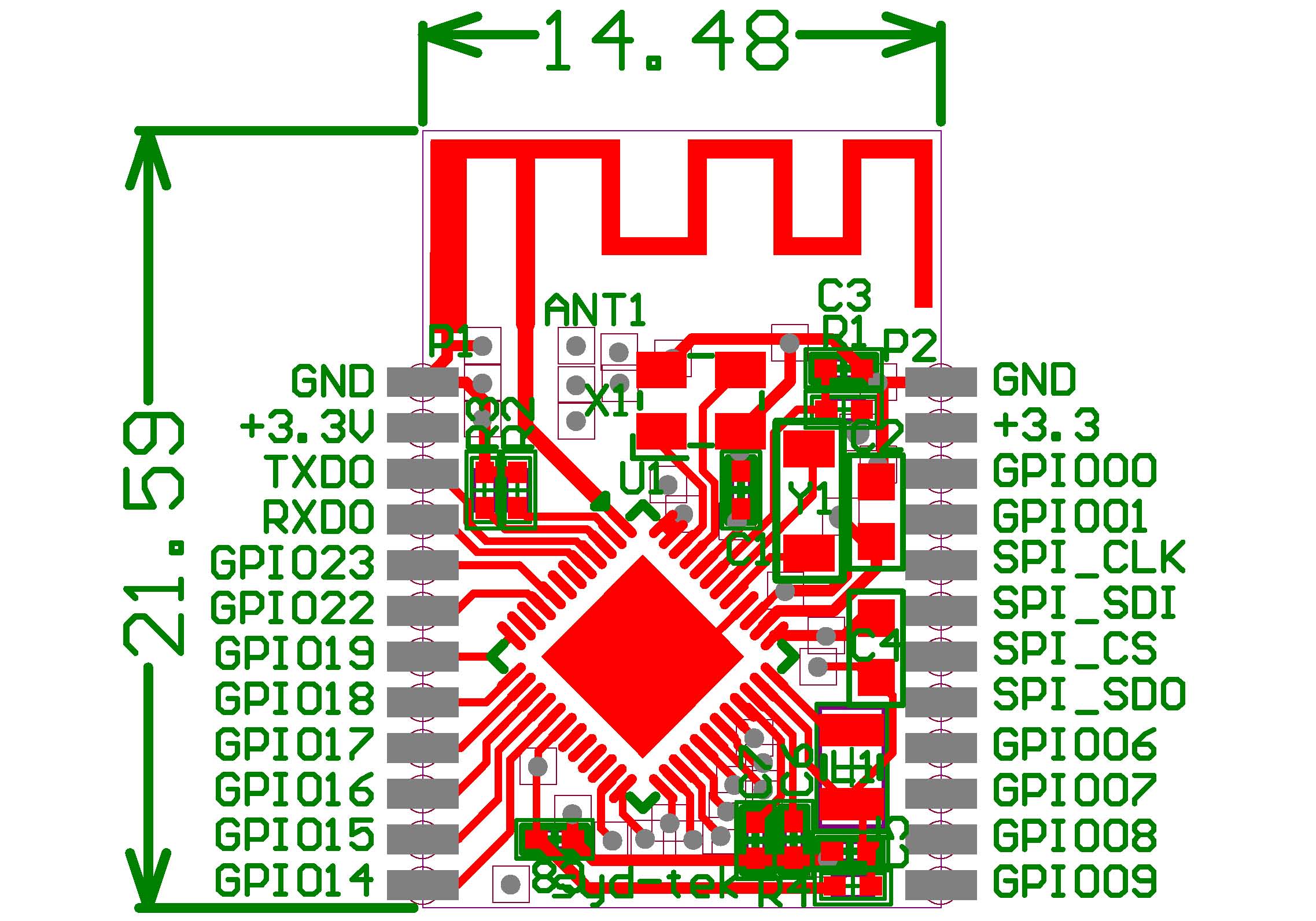

五、 引脚定义
详细引脚说明：
|
引脚标号 |
引脚名称 |
备注说明 |
|
|
1 |
GND |
GND |
|
|
2 |
+3.3V |
VCC |
|
|
3 |
GPIO00 |
Analog Input 0 |
|
|
4 |
GPIO01 |
Analog Input 1 |
|
|
5 |
GPIO02/SPI_CLK |
SPI接口 |
|
|
6 |
GPIO03/SPI_SDI |
||
|
7 |
GPIO04/SPI_CS |
||
|
8 |
GPIO05/SPI_SDO |
||
|
9 |
GPIO06 |
I2C_SCL0 |
|
|
10 |
GPIO07 |
I2C_SDA0 |
|
|
11 |
GPIO08 |
||
|
12 |
GPIO09 |
||
|
13 |
GPIO14 |
||
|
14 |
GPIO15 |
||
|
15 |
GPIO16 |
I2C_SCL1 |
|
|
16 |
GPIO17 |
I2C_SDA1 |
|
|
17 |
GPIO18 |
||
|
18 |
GPIO19 |
||
|
19 |
GPIO22/RXD1 |
串口1接收（不能烧录） |
|
|
20 |
GPIO23/TXD1 |
串口1发送（不能烧录） |
|
|
21 |
GPIO27/RXD0 |
串口0接收 |
烧录接口 |
|
22 |
GPIO26/TXD0 |
串口0发送 |
|
|
23 |
+3.3 |
VCC |
|
|
24 |
GND |
GND |
|
详情请见“下载中心“，”盛源达下载“
